S型補償導線
S型補償導線S型補償導線執行GB/T4989-94及JB/T7495-94S型補償導線使用條件1、 工作溫度：耐熱用： zui高200℃和260℃兩種。一般用：
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

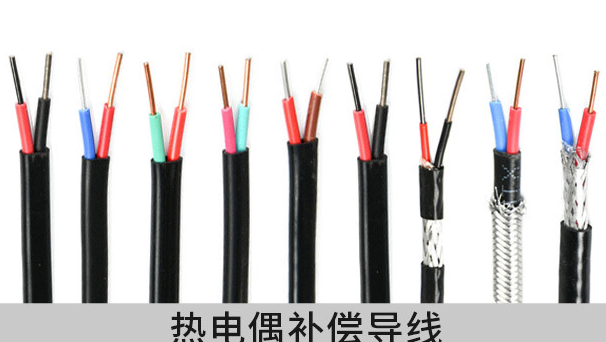

S型補償導線
S型補償導線執行GB/T4989-94及JB/T7495-94
S型補償導線使用條件
1、 工作溫度： 耐熱用： zui高200℃和260℃兩種。一般用： zui高70℃和105℃兩種。
2、 環境溫度：氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃。
聚氯乙烯絕緣和護套線纜： 固定敷設-40℃， 非固定敷設-15℃。導體：銅 銅鎳0.6， 分度號：S 絕緣材料：PE、XLPE、 F46 、PVC 絕緣顏色：紅、綠
S型補償導線產品：
| SC-G-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-G-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-G-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-G-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-H-FF | 氟塑料絕緣對絞氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜 |
| 多股導體 | |
| SC-G-VVR | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級S分度多股熱電偶用補償電纜 |
| SC-G-VPVR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級S分度多股熱電偶用補償電纜 |
| SC-G-VPVPR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級S分度多股熱電偶用補償電纜 |
| SC-G-VVPR | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級S分度多股熱電偶用補償電纜 |
| SC-H-FFR | 氟塑料絕緣對絞氟塑料護套精密級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1FR | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1FP1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FFP1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FV105R | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1V105R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1V105P1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FV105P1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級S分度多股熱電偶用高溫補償電纜 |
| 鋼帶鎧裝 | |
| SC-G-VV22 | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-G-VPV22 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-G-VPVP22 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-G-VVP22 | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-H-FF22 | 氟塑料絕緣對絞氟塑料護套精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1F22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1FP1-22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FFP1-22 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FV105-22 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1V105-22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1V105P1-22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FV105P1-22 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| 鋼絲鎧裝 | |
| SC-G-VV32 | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-G-VPV32 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-G-VPVP32 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-G-VVP32 | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級S分度熱電偶用補償電纜 |
| SC-H-FF32 | 氟塑料絕緣對絞氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1F32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1FP1-32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FFP1-32 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105-32 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105-32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105P1-32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105P1-32 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級S分度熱電偶用高溫補償電纜 |
| 補償電纜規格 | |||
| 1×2×0.5 | 7×2×2.5 | 2×2×1.0 | 5×2×1.0 |
| 1×2×1.0 | 8×2×0.5 | 2×2×1.5 | 5×2×1.5 |
| 1×2×1.5 | 8×2×1.0 | 2×2×2.5 | 10×2×1.5 |
| 1×2×2.5 | 8×2×1.5 | 3×2×0.5 | 10×2×2.5 |
| 5×2×2.5 | 8×2×2.5 | 3×2×1.0 | 12×2×0.5 |
| 6×2×0.5 | 9×2×0.5 | 3×2×1.5 | 12×2×1.0 |
| 6×2×1.0 | 9×2×1.0 | 3×2×2.5 | 12×2×1.5 |
| 6×2×1.5 | 9×2×1.5 | 4×2×0.5 | 12×2×2.5 |
| 6×2×2.5 | 9×2×2.5 | 4×2×1.0 | 14×2×0.5 |
| 7×2×0.5 | 10×2×0.5 | 4×2×1.5 | 14×2×1.0 |
| 7×2×1.0 | 10×2×1.0 | 4×2×2.5 | 14×2×1.5 |
| 7×2×1.5 | 2×2×0.5 | 5×2×0.5 | 14×2×2.5 |
| 16×2×1.5 | 19×2×0.5 | 19×2×1.5 | 16×2×0.5 |
| 16×2×2.5 | 19×2×1.0 | 19×2×2.5 | 16×2×1.0 |
S型補償導線規格參數：
| 規格 | A類導體 | R類導體 | 20℃時往復電阻≤Ω/m |
| 2×0.5 mm2 | 1/0.80 | 7/0.30 | 2.2 |
| 2×1.0 mm2 | 1/1.13 | 7/0.43 | 1.1 |
| 2×1.5 mm2 | 1/1.37 | 7/0.52 | 0.73 |
| 2×2.5 mm2 | 1/1.76 | 19/0.41 | 0.44 |
