產品描述
K型熱電偶補償導線
K型熱電偶補償導線的詳細介紹
K型熱電偶補償導線的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在熱電偶上，而熱電偶補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯（耐溫105度），氟塑料（耐溫260度），低煙低鹵聚氯乙烯（耐溫90度）及無堿玻璃絲（耐溫450度）幾種，進口優質氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60-260℃，屬于當代水平。系列產品主要應用于各種測溫裝置上，補償導線按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
產品標準: 熱電偶補償導線：GB/T4989-94
熱電偶補償導線產品標號（標記）
配用熱電 | 一般用（G） | 耐熱用（H） | ||
普通級 | 精密級（S） | 普通級 | 精密級（S） | |
S | SC-G | SC-GS | SC-H | -- |
N | NC-G | NC-GS | NC-H | NC-HS |
N | NC-G | NC-GS | NC-H | -- |
K | KC2-G | KG2-GS | KC2-H | KC2-HS |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
熱電偶補償導線補償導線合金絲和絕緣層顏色
補償號 | 配用熱電 | 補償導線 合金線 | 絕緣層 | |||
正極 | 負極 | 正極 | 負極 | |||
SC | S（鉑鉻10—鉑） | SPC（銅） | SNC（銅鎳） | 紅 | 綠 | |
NC | N（鎳鉻硅—鎳硅） | NPC（鐵） | NNC（銅鎳） | 紅 | 黃 | |
KC | K（銅—康銅） | KPC（銅） | KNC（銅鎳） | 紅 | 藍 | |
KX | K（鎳鉻—鎳硅） | KPX（鎳鉻） | KNX（銅鎳） | 紅 | 黑 | |
EX | E（鎳鉻—銅鎳） | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 | |
JX | J（鐵—銅鎳） | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 | |
TX | T（銅—銅鎳） | TPX（銅） | TNX（銅鎳） | 紅 | 白 | |
S型、E型、B型、K型熱電偶補償導線的熱電勢、允差
熱電勢及允差（μV） | 熱電偶測試 | ||||||
100 ℃ | 100 ℃ | ||||||
熱電勢 | 允 差 | 熱電勢 | 允 差 | ||||
普通級 | 精密級（S） | 普通級 | 精密級（S） | ||||
SC或RC | 645 | ±60（±5.0℃） | ±30（±2.5℃） | 1440 | ±60（±5.0℃） | -- | 1000 |
KCA | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
KCB | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | -- | -- | 900 |
KX | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
NC | 2774 | ±100（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
NX | 2774 | ±200（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
EX | 6317 | ±60（±2.5℃） | ±120（±1.5℃） | 13419 | ±200（±2.5℃） | ±120（±1.5℃） | 600 |
JX | 5268 | ±140（±2.5℃） | ±85（±1.5℃） | 10777 | ±140（±2.5℃） | ±85（±1.5℃） | 500 |
TX | 4277 | ±60（±1.0℃） | ±30（±0.5℃） | 9285 | ±90（±1.5℃） | ±48（±0.8℃） | 300 |

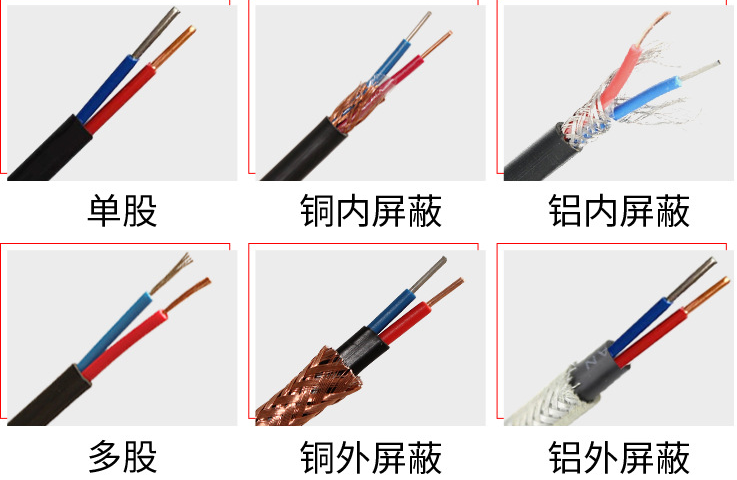

S型、E型、B型、K型熱電偶補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
使用分類 | 標稱截面（mm2） | 單股線芯 | 多股軟線芯（R） | 絕緣層厚度（mm） | 護層厚度（mm） | 外徑上限（mm） | |||||
線芯股數（根） | 單線直徑（mm） | 線芯股數（根） | 單線直徑（mm） | 扁平型 | 屏蔽扁平型 | ||||||
單股線芯 | 多股線芯 | 單股線芯 | 多股線芯 | ||||||||
一般用（G） | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
耐熱用（H） | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8. | |
