產品描述

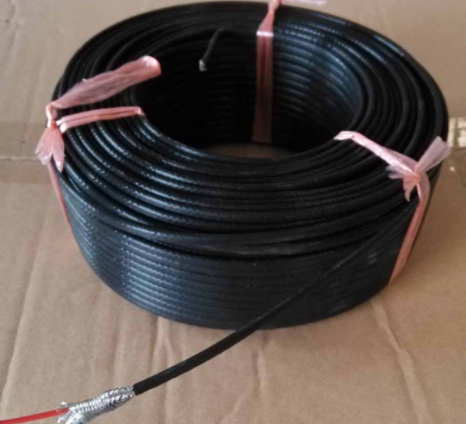

低煙無鹵補償導線ZW-SC-YYP
低煙無鹵補償導線ZW-SC-YYP是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種
熱電偶補償電纜主要結構材料及代號:
項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
阻燃特性 | / | 非阻燃(省略) | 絕緣材料 | V | 聚氯乙烯 |
ZC | 普通阻燃 | F | FEP或PFA氟塑料 | ||
ZL | 低煙低鹵阻燃 | VD | 低煙低鹵聚氯乙烯 | ||
ZW | 低煙無鹵阻燃 | 護套材料 | V | 聚氯乙烯 | |
系列代號 | C | 補償電纜 | VD | 低煙低鹵聚氯乙烯 | |
使用分類 | G | 一般用(100℃) | B | 無堿玻璃絲 | |
H | 耐熱級(200℃) |
屏蔽材料
| / | 無屏蔽 | |
精度等級 | / | 普通級 | P | 銅絲編織屏蔽 | |
S | 精密級 | P1 | 鍍錫銅絲編織屏蔽 | ||
耐熱等級 | 70 | 高使用溫度為70℃ | P2 | 銅帶或銅塑復合帶繞包屏蔽 | |
100 | 高使用溫度為105℃ | P3 | 鋁帶或鋁塑復合帶繞包屏蔽 | ||
200 | 高使用溫度為205℃ | 鎧裝材料 | 22/23 | 鋼帶/細鋼絲鎧裝 | |
260 | 高使用溫度為260℃ | 導體種類 | R | 多股絞合導體 |
型號 | 熱電偶 分度號 | 配用 熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
SC | S | 鉑銠10-鉑 | SPC（銅） | SNC(銅鎳0.6) | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC（銅） | RNC(銅鎳0.6) | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA（鐵） | KNCA((銅鎳22) | 紅 | 蘭 |
KCB | KPCB（銅） | KNCB(銅鎳40) | 紅 | 蘭 | ||
KX | KPX(鎳鉻10) | KNX(鎳硅3) | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC（鐵） | NNC(銅鎳18) | 紅 | 灰 |
NX | NPX（鎳鉻14硅） | NNX(鎳硅4) | 紅 | 灰 | ||
EX | E | 鎳硅-銅鎳 | EPX(鎳鉻10) | ENX(銅鎳45) | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX（鐵） | JNX(銅鎳45) | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX（銅） | TNX(銅鎳45) | 紅 | 白 |
WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
低煙無鹵補償導線ZW-SC-YYP型號和名稱
補償導線型號按產品的品種劃分為：SC，KC，KX，EX，JX，TX。
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)
c)字母“C”表示補償型補償導線(型別)
熱電偶補償電纜其他特殊性能型號: |
本產品可生產為耐寒型、防水型特殊性能的補償導線及電纜，其標識在型號后面用：耐寒型（L）表示、防水型（S）表示，如SC-G-VVRP1的產品的耐寒型為SC-G-VVRP1（L） 低煙無鹵阻燃表示：ZW-SC-YYP |
電纜交貨長度: |
1、電纜交貨長度應不小于100米，允許長度不小于20米的短段交貨。 |
2、根據雙方協議可任何長度的電纜交貨。 |
