Description

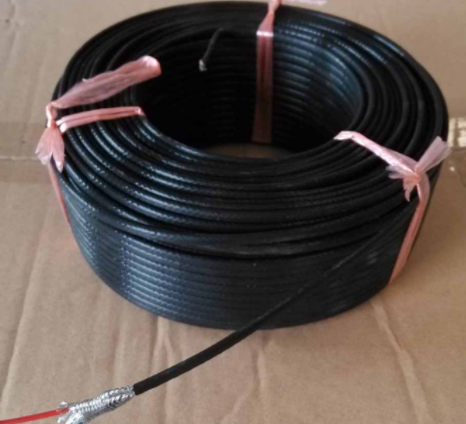

補償導線JX-GS-VVP-2*2.5
補償導線JX-GS-VVP-2*2.5作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》標準(等效采用IEC584-3《熱電偶第三部分—補償導線》標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
補償導線JX-GS-VVP-2*2.5主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號*個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
測溫補償導線電纜結構特征、絕緣層、護層材料、使用溫度使用分類、允差等級、護層著色標志
絕緣層及護套 | 使用溫度 | |
材料 | 符號 | |
聚氯乙烯 | PVC | -25～70℃ |
-25～105℃ | ||
聚全氟乙丙烯 | FEP | -60～200℃ |
可溶性聚四氟乙烯 | PFA | -60～250℃ |
使用分類 | 標志 | 允許等級及護套著色 | |
普通級 | 精密級 | ||
一般用 | G | （黑色） | S（灰色） |
耐熱用 | H | （黑色） | S（灰色） |
配用熱電偶分度號 | 一般用（G）產品標號 | 耐熱用（H）產品標號 | ||
普通級 | 精密級（S） | 普通級 | 精密級（S） | |
S | SC-G | SC-GS | SC-H | -- |
N | NC-G | NC-GS | NC-H | NC-HS |
K | NC-G | NC-GS | NC-H | -- |
KC2-G | KG2-GS | KC2-H | KC2-HS | |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
補償導線型號 | 配用熱電偶的分度號 | 補償導線合金線 | 絕緣層顏色 | ||
正極 | 負極 | 正極 | 負極 | ||
SC | S(鉑鉻10—鉑) | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
NC | N(鎳鉻硅—鎳硅) | NPC(鐵) | NNC(銅鎳) | 紅 | 黃 |
KC | K(銅—康銅) | KPC(銅) | KNC(銅鎳) | 紅 | 藍 |
KX | K(鎳鉻—鎳硅) | KPX(鎳鉻) | KNX(銅鎳) | 紅 | 黑 |
EX | E(鎳鉻—銅鎳) | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
JX | J(鐵—銅鎳) | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
TX | T(銅—銅鎳) | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
熱電勢及允差（μV） | 熱電偶測試端溫度(℃) | ||||||
100 ℃ | 100 ℃ | ||||||
熱電勢 | 允 差 | 熱電勢 | 允 差 | ||||
(標準值) | 普通級 | 精密級(S) | (標準值) | 普通級 | 精密級(S) | ||
SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | -- | 1000 |
KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | -- | -- | 900 |
KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃ |
