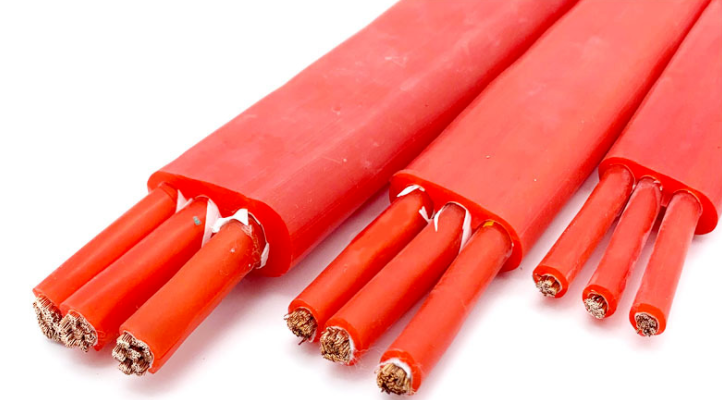

扁電纜YGCB-3*10
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、用途
扁電纜YGCB-3*10適用于航空、航天、、石油、化工、冶金、電力等易燃高溫環境中的電器設備上供輸電之用。
二、型號、名稱及規格
型號 | 名稱 | |
YGC | 銅芯硅橡膠絕緣硅橡膠護套移動用重型電力電纜 | |
YGCB | 銅芯硅橡膠絕緣硅橡膠護套移動用重型扁電力電纜 | |
YGZ | 銅芯硅橡膠絕緣硅橡膠護套移動用中型電力電纜 |
規格：
導體芯數 | 1芯 | 2芯 | 3芯 | 4芯、3+1芯 | 5芯、4+1芯、3+2芯 |
導體截面 | 1.5～300 | 1.5～300 | 1.5～300 | 4～300 | 4～185 |
注：除以上所列出的規格、芯數以外，如果用戶需要其它各種規格、芯數的電纜可以提出，我公司可根據用戶的特殊要求專門訂制以滿足需要。
三、扁電纜YGCB-3*10產品執行標準
Q/HY01-2007
四、扁電纜YGCB-3*10使用條件
交流額定工作電壓： 0.6/1KV
工作溫度：固定敷設：-60℃～180℃
非固定敷設：-40℃～180℃
安裝敷設Z低環境溫度：不低于-40℃
電纜允許彎曲半徑：不小于電纜外徑的6倍
電纜有優良的抗氧、耐臭氧、耐紫外線照射性能，長期在室外使用不發生龜裂；有的電性能，耐電暈性和耐電弧性也非常好；有優良的物理機械性能，在150℃高溫下，其機械性能遠遠優越于通用橡套電力電纜；具有良好的耐化學物質性能、耐燃料油及油類性能。無臭、無味、無毒，具有低表面活性和低吸溫性性能。
五、電纜結構描述
5.1 導體
導體采用符合GB/T 3956要求的銅導體。
導體表面光潔、無油污、無損傷絕緣的毛刺、銳邊。
5.2 絕緣
絕緣材料采用硅橡膠材料，絕緣緊密擠包在導體上，且容易剝離不傷導體，絕緣表面平整、光滑。
絕緣厚度符合標準的規定，絕緣厚度的平均值不小于標稱值，其Z薄處的厚度不小于標稱值的90%-0.1mm。
5.3成纜
絕緣線芯絞合成纜，成纜的絞向?yàn)橛蚁颍衫|后重疊繞包聚酯膜包帶，重疊繞包的搭蓋率不小于20％。
5.4填充
為使成纜的纜芯圓整，根據需要允許采用非吸濕性材料作為填充。
5.6外護套
外護套材料采用硅橡膠護套材料。
護套緊密擠包在絕緣線芯或纜芯上，且容易剝離不傷纜芯。護套表面光潔、色澤均勻。
護套厚度符合標準的規定，護套厚度的平均值不小于標稱值，其Z薄處的厚度不小于標稱值的85%-0.1mm。
六、主要技術指標
20℃導體直流電阻符合GB/T 3956。
20℃Z小絕緣電阻為100MΩ.km。
成品電纜應經受交流50Hz，試驗電壓3500V，5分鐘不擊穿。
七、注意事項：
1 電纜移動使用時溫度范圍應控制在-30℃ ~ +180℃之間，溫度過低易造成電纜內部或護套因彎折受損傷。
2 電纜的編織屏蔽層是防電磁干擾的結構，安裝使用時應接通0電位（地電位），防止因電磁場的干擾所產生的靜電荷產生電場干擾電纜信號的傳輸、使所產生的靜電荷及時泄漏。該電纜的屏蔽層對磁場也同樣具有一定的防護作用。
3 電纜應避免車輛碾壓、或硬物體強烈撞擊，以免損壞電纜的絕緣層或護套。
