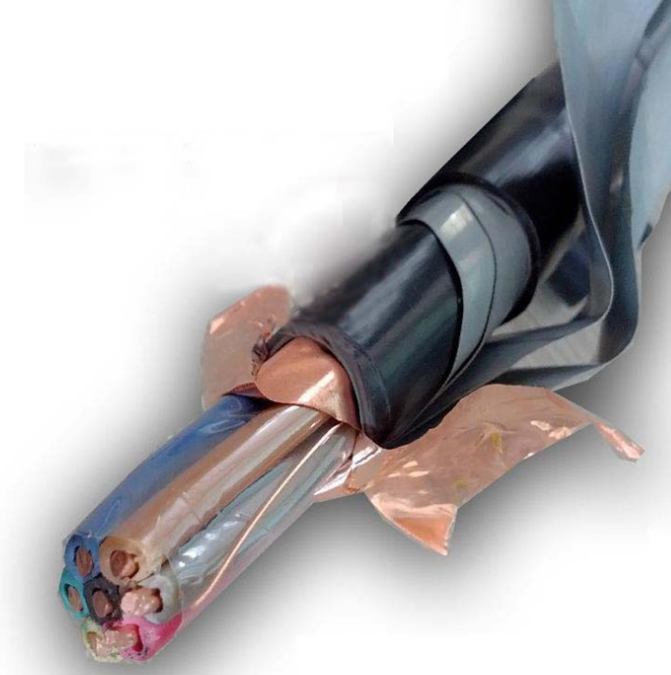

變頻電纜NH-BPYJVPP2-4*16
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一.適用范圍
變頻電纜NH-BPYJVPP2-4*16適用于額定電壓0.6/1KV及以下與變頻電機相匹配的動力傳輸系統中屏蔽要求及嚴格的動力線路及輸配電線路。本產品具有良好的屏蔽性能，同時具有同心中性保護導線的作用。
二.執行標準：變頻電纜NH-BPYJVPP2-4*16執行企業標準.
三.變頻電纜NH-BPYJVPP2-4*16產品特點及使用特性
1.采用符合屏蔽，能抗靜電耦合、電磁感應、電波、接地不良以及電源線傳導干擾。
2.由于是采用的相線包在屏蔽層（導體內）當線路出現零序或高次諧波電流分量時，屏蔽層（同心導體）內電流總和為零，不對外界產生電磁干擾。
3.具有低而均勻的正（逆）序和零序阻抗，與普通四芯力纜相比，它有利于改善供電品質。
4.屏蔽層（同心導體）在零序工作狀態下的電抗值，比普通力纜的第四芯導體低得多，故有利于新型短路自動保護設備的應用，有利于電纜及其它相關設備的安全運行。
5.屏蔽層和電纜主芯截面的一定比例，起到了PE保護作用。
6.雙層復合屏蔽使干擾衰減比可達104，從而確保外界的任何干擾對系統不產生影響。
7.推薦的允許彎曲半徑：電纜彎曲試驗用圓柱體的2倍。
8.燃燒特征
（1） 成束阻燃電纜能經受CB/T19380.3-B類（IEC332-3）規定的成束燃燒試驗。
（2） 耐火電纜能經受GB/T12666.6(IEC60331)規定的耐火試驗
四.電纜型號及名稱如表1規定
型號 | 名稱 |
BPVVPP2 | 聚氯乙烯絕緣及護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPYJVPP2 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPVVFPP2 | 聚氯乙烯絕緣丁青聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPYJVFPP2 | 交聯聚乙烯絕緣丁青聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
ZR-BPVVPP2 | 聚氯乙烯絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
ZR-BPYJVPP2 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
DL-BPVVPP2 | 聚氯乙烯絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
DL-BPYJVPP2 | 交聯聚乙烯絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
WL-BPVVPP2 | 聚氯乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋼絲編織鋼帶繞包復合屏蔽變頻電力電纜 |
WL-BPYJVPP2 | 交聯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
NH-BPVVPP2 | 聚氯乙烯絕緣及護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜 |
NH-BPYJVPP2 | 交聯聚氯乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜 |
BPFVPP2 | 氟塑料絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPFFPP2 | 氟塑料絕緣氟塑料護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPFGPP2 | 氟塑料絕緣硅橡膠護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPGGPP2 | 硅橡膠絕緣硅橡膠護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPGVFPP2 | 硅橡膠絕緣丁青聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
ZR-BPFVPP2 | 氟塑料絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
DL-BPFVPP2 | 氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
WL-BPFVPP2 | 氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
NH-BPFVPP2 | 氟塑料絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜 |
五. 變頻電纜規格
芯數 | 標稱截面（mm2） |
2~4 | 1.5~240 |
3+1 | |
3+3 |
