產品描述
中壓交聯聚乙絕緣電力電纜WD-YJS WD-YJLS

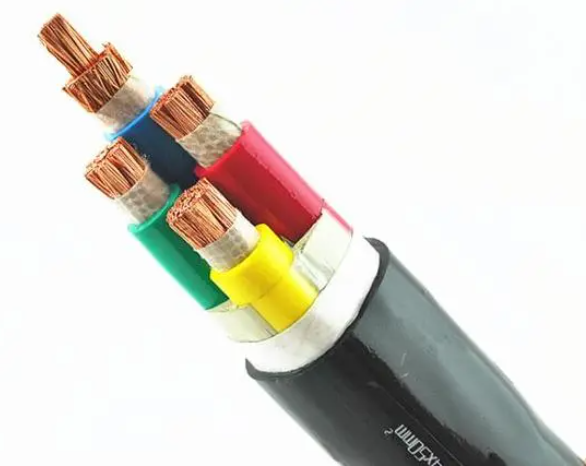

中壓交聯聚乙絕緣電力電纜由緊壓銅或鋁導體、內屏蔽、絕緣層和外屏蔽及護套組成，其中交聯聚乙烯是利用化學方法或物理方法，使聚乙烯分子由線型結構轉變成三維網狀結構，即把熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，從而大幅度地提高了它的機械性能、熱老化性能和耐環境應力能力，并保持了優良的電氣性能。
電纜設計符合國家標準GB/T12706-2002和國際電工委員會推薦標準IEC60502的要求。標準產品包括從3.6/6kv至26/35kv范圍的具有不同保護選擇的單芯和三芯交聯聚乙烯絕緣電纜型式。
交聯聚乙烯絕緣電纜的導體的正常運行溫度為90℃，交聯聚乙烯電纜不僅電氣性能優良，而且具有結構簡單、外徑小、重量輕、使用方便、敷設落差不受限制等優點。
使用要求
1、敷設的環境溫度不低于0℃（低于0℃時，應預先加溫），電纜的落差不受限制。
2、電纜的安裝時***小彎曲半徑規定如下：
無鎧裝單芯電纜：20D；
無鎧裝三芯電纜：15D；
有鎧裝單芯電纜：15D；
有鎧裝三芯電纜：12D；
（式中D為電纜實際外徑）。
3、電纜的運行溫度：
聚氯乙烯護套不超過90℃；聚乙烯護套不超過80℃。
4、電纜導體的***高額定溫度為90℃，導體短路時（***長持續5s）溫度不超過250℃。
5、一根或二根單芯電纜不允許敷設在鐵質管道中。
電纜的型號、名稱及范圍
型 號 | 名 稱 | 敷設范圍 | |
銅芯 | 鋁芯 | ||
YJV | YJLV | 交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 敷設在室內、室外、管道、電纜溝及松散土壤中，可經受一定的敷設牽引，但不能承愛機械外力作用的場合，單芯電纜不允許敷設在磁性管道中。 |
YJY | YJLY | 交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
YJV22 | YJLV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 適用于埋地敷設，能承受一定機械外力作用，但不能承受大的拉力。 |
YJV23 | YJLV23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
YJV32 | YJLV32 | 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 | 適用于水中或高落差地區，能承受機械外力作用和相當?shù)睦Α?/span> |
YJV33 | YJLV33 | 交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 | |
YJV42 | YJLV42 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 | 適用于水中或高落差地區，能承受機械外力作用和相當大的拉力。 |
YJV43 | YJLV43 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜 | |
WD-YJS | WD-YJLS | 交聯聚乙烯絕緣無鹵低煙聚烯烴護套電力電纜 | 適用于高層建筑、地下鐵道、艦船、海上石油平臺、公共場所等人員密集、空間封閉的場所，以及核電站等重要性設施；固定安半敷設使用的輸配電線路上。 |
DD-YJV | DD-YJLV | 交聯聚乙烯絕緣低鹵低煙聚氯乙烯護套電力電纜 | |
注：阻燃型電纜，在原型號前加“ZRA、ZRB、ZR（C）”表示阻燃級別。
