產品描述

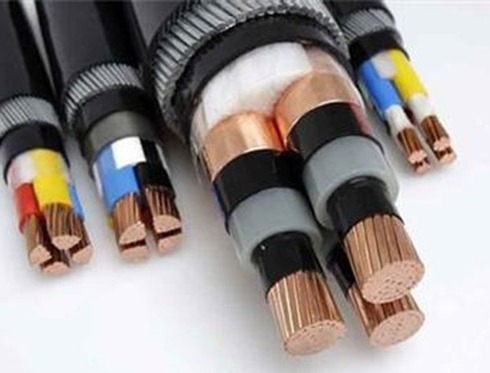

交聯乙烯絕緣電力電纜YJY YJLY
執行標準
交聯乙烯絕緣電力電纜YJY YJLY按GB/T12706.2~3-2008《額定電壓35kv及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
交聯乙烯絕緣電力電纜YJY YJLY適用范圍
交聯乙烯絕緣電力電纜YJY YJLY適用于工頻額定電壓3.6/6~26/35KV輸配電線路作配送電能之用。
交聯乙烯絕緣電力電纜YJY YJLY使用特性
1、工頻額定電壓U0/U為3.6/6~26/35KV。
2、電纜導體的允許長期***高工作溫度為90℃。
3、短路時（***長持續時間不超過5s）電纜導體的***高溫度不超過250℃。
4、敷設電纜時環境溫度應不低于0℃。
5、電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇
1、電纜的額定電壓應適合于電纜使用系統的運行狀況，用U0/U（Um）KV表示。
2、U0—電纜設計用的導體與屏蔽或金屬套之間的額定工頻電壓；
3、U—電纜設計用的導體之間的額定工頻電壓；
4、Um設備可承受的“***高系統電壓”的***大值。
5、三相系統用電纜的U0值，推薦如下表：
U | Um | U0 | |
第一類電纜
| 第二類電纜
| ||
1 | -- | 0.6 | 0.6 |
3 | 3.6 | 1.8 | 3.6 |
6 | 7.2 | 3.6 | 6 |
10 | 12 | 6 | 8.7 |
15 | 17.5 | 8.7 | 12 |
20 | 24 | 12 | 18 |
35 | 42 | 21 | 26 |
注：A類系統——該類系統任何一相導體與地或接地導體接觸時，能在1min內與系統分離；
B類系統——該類系統僅包括單相接地故障短路時運行的條件，接地故障時間應不超過1h，但在任何情況下，***長不超過8h，每年接地故障總持續時間不超過125h；
C類系統——不屬于A、B類的系統。
電纜型號、名稱及適用范圍
型 號
| 名 稱
| 適 用 范 圍
|
YJV YJLV | 銅芯或鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
| 室內、隧道及電纜溝等不能承受機械外力的場所。單芯電纜不允許敷設在磁性管道中。
|
YJY YJLY | 銅芯或鋁芯交聯聚乙烯絕緣，聚乙烯/聚烯烴護套電力電纜
| |
YJV22 YJLV22 | 銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套鋼帶鎧裝電力電纜
| 室內、隧道、電纜溝內或埋地敷設等，能承受一定機械外力的場所，但不能承受大的拉力。
|
YJY23 YJLY23 | 銅芯或鋁芯交聯聚乙烯絕緣，聚乙烯/聚烯烴護套鋼帶鎧裝電力電纜
| |
YJV32 YJLV32 | 銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套細鋼絲鎧裝電力電纜
| 室內、隧道、電纜溝內或埋地敷設等，能承受一定機械外力的場所。但不能承受大的拉力。
|
YJY33 YJLY33 | 銅芯或鋁芯交聯聚乙烯絕緣，細鋼絲鎧裝聚乙烯/聚烯烴護套電力電纜
|
