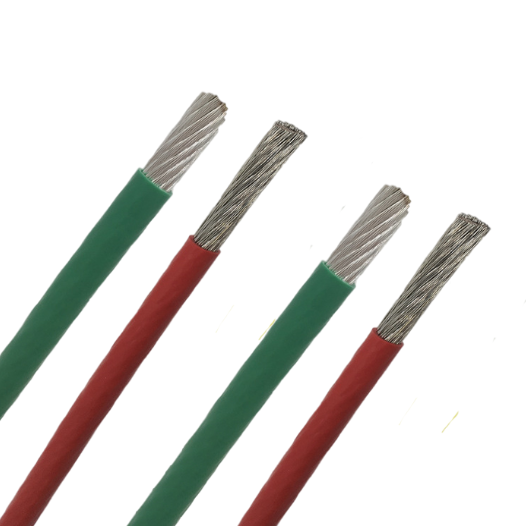

鍍錫銅線芯聚全氟乙丙烯絕緣安裝線AF-200-1、AFP-200-1

一、產品用途及特點：鍍錫銅線芯聚全氟乙丙烯絕緣安裝線AF-200-1、AFP-200-1具有優異的電氣絕緣性能和機械物理性能，且有體積小、重量輕、阻燃、耐沖擊、耐熱老化、耐化學腐蝕、耐高溫、耐低溫、耐酸堿油及其它溶劑侵蝕等優異特點，可在-65℃～+150℃范圍內長期使用。主要應用于航空、航天、兵器、船舶、通訊領域電子電氣設備和儀表線路之間的電路連接等。

產品詳情

二、產品標準：鍍錫銅線芯聚全氟乙丙烯絕緣安裝線AF-200-1、AFP-200-1執行企業標準。

三、產品型號

型號	名稱
AF-200-1	鍍錫銅線芯聚全氟乙丙烯絕緣安裝線
AFP-200-1	鍍錫銅線芯聚全氟乙丙烯絕緣普遍安裝線

四、使用特性

額定電壓：600V（0.12～6mm2）、1000V（7.0～16mm2）；

***低工作環境溫度：-65℃；

***高工作環境溫度：＋150℃ ；

***小彎曲半徑：5D（0.12～2mm2）、10D（2.5～16mm2）

相對濕度：溫度為+40℃時不超過98%。

產品參數

五、主要技術指標

標稱截面mm2	股數/直徑n/mm	標稱外徑mm		20℃直流電阻≤Ω/km	20℃絕緣電阻≤MΩ·km	產品計算重量kg/km
標稱截面mm2	股數/直徑n/mm	AF-200-1	AFP-200-1	20℃直流電阻≤Ω/km	20℃絕緣電阻≤MΩ·km	AF-200-1	AFP-200-1
0.12	7/0.15	1.00	1.50	154	1000	2.58	6.15
0.2	7/0.20	1.27	1.78	86.6		4.25	7.90
0.35	19/0.15	1.47	1.98	56.8		5.88	10.75
0.35	19/0.16	1.52	2.03	56.8		6.44	11.33
0.5	19/0.18	1.60	2.11	39.5		7.41	12.31
0.75	19/0.23	1.83	2.34	24.2		11.04	16.08
1.0	19/0.26	1.99	2.55	18.9		13.50	20.86
1.2	19/0.28	2.32	2.87	16.3		17.02	24.61
1.5	19/0.32	2.52	3.07	12.5		21.05	30.21
2.0	19/0.37	2.77	3.32	9.36		26.71	36.08
2.5	37/0.30	3.23	3.81	7.33		35.39	47.00
2.5	49/0.26	3.47	4.05	7.33		36.25	48.08
3.0	37/0.32	3.37	3.95	6.35		39.36	51.12
3.0	49/0.28	3.67	4.25	6.35		40.98	53.26
4.0	37/0.37	3.72	4.30	4.84		50.23	62.63
4.0	49/0.32	4.01	4.59	4.84		51.07	65.08
5.0	37/0.40	3.99	4.54	3.62		57.40	71.38
5.0	49/0.36	4.43	4.98	3.62		62.41	77.42
6.0	37/0.45	4.34	4.89	3.25		70.46	85.42
6.0	49/0.39	4.70	5.38	3.25		71.65	93.89
7.0	133/0.26	5.68	6.40	2.72		97.49	117.36
8.0	133/0.28	5.98	6.70	2.64		110.07	130.12
10.0	133/0.32	6.58	7.30	1.85		137.62	157.78
13.0	133/0.36	7.18	7.90	1.50		168.30	191.34
16.0	133/0.39	7.63	8.35	1.16		193.38	217.04
