產品描述
產品特點:計算機電纜DJYPV22 DJYVP22,選用介電常數小的高壓聚乙烯作絕緣。采用對絞、對屏、總屏（或三線組合、組屏蔽、組屏總屏）等結構形式，具有介質損耗小、傳輸傳號能力強、抗干擾性能好等特點，能可靠地傳輸微弱的模擬信號。
執行標準：計算機電纜DJYPV22 DJYVP22執行TICW-06/2009
使用特性：
工作溫度：一般型不超過70℃，型號后帶105的zui高不超過105℃。
zui低環境溫度：固定敷設-40℃非固定敷設-15℃
額定電壓Uo/U：300/500V
zui小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍
帶鎧裝層電纜應不小于電纜外徑的12倍
主要技術指標：
性能項目 | 單位 | 技術指標 | ||
聚乙烯絕緣 | 聚氯乙烯絕緣 | |||
20℃時絕緣電阻 | 任一線對導體間 | MΩ·km | 500 | 25 |
線對屏蔽間 | 1 | 1 | ||
工作電容（1kHz） | 3型 | pF/m | 75 | 200 |
1和2 | 90 | |||
電容不平衡（1kHz） | pF/M | 1 | / | |
電感電阻比 | 截面 | μh/Ω | 20 | 20 |
0.5mm2 | ||||
屏蔽抑制系數≤ | 0.01 | 0.01 | ||
試驗電壓 | V/1min | 1000 | 1000 | |
阻燃性 | 符合12666-90要求 | 符合12666-90要求 | ||
型號/名稱/性能
型號 | 電纜名稱 | 敷設方式 |
DJYPV | 銅芯聚乙烯絕緣，對絞銅絲編織屏蔽，聚氯乙烯護套電子計算機電纜 | 1、固定敷設在室內、電纜溝或管道內。 2、電纜長期工作溫度： -20oC~65oC3、電纜敷設溫度不低于0OC，彎曲半徑不小于電纜外徑的10倍。
|
DJYP2V | 銅芯聚乙烯絕緣，對絞銅帶屏蔽，聚氯乙烯護套電子計算機電纜 | |
DJYP3V | 銅芯聚乙烯絕緣，對絞鋁／塑料薄膜復合屏蔽，聚氯乙烯護套電子計算機電纜 | |
DJYP2VP2 | 銅芯聚乙烯絕緣，對絞銅帶屏蔽，銅帶總屏蔽聚氯乙烯護套電子計算機電纜 | |
DJYP3VP3 | 銅芯聚乙烯絕緣，對絞鋁／塑料薄膜復合屏蔽，鋁／塑薄膜復合帶總屏蔽，聚氯乙烯護套電子計算機電纜 | |
DJYPV22 | 銅芯聚乙烯絕緣，對絞銅絲編織屏蔽，鋼帶鎧裝／聚氯乙烯護套電子計算機電纜 | |
DJYP2V22 | 銅芯聚乙烯絕緣，對絞銅帶屏蔽，鋼帶鎧裝／，聚氯乙烯護套電子計算機電纜 | |
DJYP3V22 | 銅芯聚乙烯絕緣，對絞鋁／塑復合帶屏蔽/鋼帶鎧裝／，聚氯乙烯護套電子計算機電纜 | |
DJYP2V22P2 | 銅芯聚乙烯絕緣，對絞銅帶屏蔽，銅帶總屏蔽/鋼帶鎧裝／聚氯乙烯護套電子計算機電纜 | |
DJYP3V22P3 | 銅芯聚乙烯絕緣，對絞鋁／塑復合帶屏蔽，鋁／塑復合帶總屏蔽/鋼帶鎧裝，聚氯乙烯護套電子計算機電纜 |
型號規格
型號 | 額定電壓U./V | 對數 | 標稱截面 |
DJYPV DJYP2V DJYP3V | 300/500 | 1,2,3,4,5,6,7,8,9,10, 12,14,16,19,24,27,30,37 | 0.75,0.8,1.0, 1.5,2.5 |
DJYP2VP2 DJYP3VP3 | 2,3,4,5,7,8,9,10,12,14, 16,19,24,27, 30,37 | ||
DJYPV22 DJYP2V22 DJYP3V22 DJYP2V22P2 DJYP3V22P3 | 1,2,3,4,5,6,7,8,9,10,12, 14,16,19,24,27,30,37 |

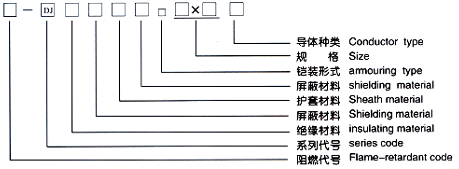

型號命名方法
1.電子計算機電纜的產品型號是按照電線，電纜產品型號編制方法確定的它是由以下幾部分組成。
類別/用途 | 導體 | 絕緣 | 內護層 | 特征 | 外護層 | ---- | 派生 |
例如：
DY | Y | P | V | 2.銅（帶） |
電子計算機 | （銅導體省略）聚乙烯 | 屏蔽 | 聚氯乙烯 |
項目 | 代號 | 說明 |
阻燃代號 | / | 非阻燃可省略 |
系列代號 | DJ | 電子計算機（包括DCS系統）和電動儀表用 |
絕緣材料 | Y | 聚乙烯 |
屏蔽材料 | P | 銅絲編織 |
護套材料 | Y | 耐光熱聚乙烯 |
鎧裝材料 | 22 | 鋼帶鎧裝 |
導體種類 | A | 單股導體 |
規格 | 填寫對數×（單元芯數×導體截面） |
