產品描述

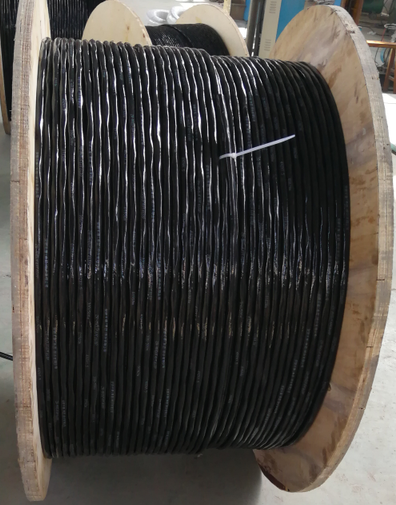

氟塑料絕緣聚氯乙烯護套控制電纜KFV KFVP KFVRP
一、產品特點及用途
氟塑料絕緣聚氯乙烯護套控制電纜KFV KFVP KFVRP適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合使用的控制電纜。
產品詳情
二、產品標準
氟塑料絕緣聚氯乙烯護套控制電纜KFV KFVP KFVRP執行GB/T9330-2020標準
三、 產品型號
型號 | 名 稱 |
KFV | 銅芯氟塑料絕緣聚氯乙烯護套控制電纜 |
KFVR | 銅芯氟塑料絕緣聚氯乙烯護套控制軟電纜 |
KFVP | 銅芯氟塑料絕緣聚氯乙烯護套屏蔽控制電纜 |
KFVRP | 銅芯氟塑料絕緣聚氯乙烯護套屏蔽控制軟電纜 |
KFV22 | 銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
KFVR22 | 銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜 |
代號名稱和含義
項目 | 代號 | 代號含義 | |
阻燃特性 | / | 非阻燃可省略 | |
ZA | A 類阻燃 | ||
ZB | B 類阻燃 | ||
ZC | C 類阻燃 | ||
ZD | D 類阻燃 | ||
DDZ | 低鹵低煙阻燃 | ||
WDZ | 無鹵低煙阻燃 | ||
說明 | 成束燃燒試驗A、B、C、D四類，A類***優。DDZ、WDZ也分A、B、C、D四類，如DDZA、WDZB。 本公司主要生產A類或B類阻燃電纜。 | ||
系列代號 | K | 控制電纜 | |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 | |
Y | 無鹵低煙阻燃聚烯烴 | ||
YJ | 交聯聚乙烯 | ||
F | 聚全氟乙丙烯(F46)或可熔性聚四氟乙烯(PFA) | ||
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 | |
Y | 無鹵低煙阻燃聚烯烴 | ||
F | 聚全氟乙丙烯(F46)或可熔性聚四氟乙烯(PFA) | ||
屏蔽材料 | P | 銅線或鍍錫銅線編織 | |
P3 | 鋁塑復合帶 | ||
P2 | 銅帶 | ||
鎧裝材料 | 12 | 聯鎖鋼帶鎧裝聚氯乙烯類護套 | |
13 | 聯鎖鋼帶鎧裝聚乙烯類護套 | ||
22 | 繞包鋼帶鎧裝聚氯乙烯類護套 | ||
23 | 繞包鋼帶鎧裝聚乙烯類護套 | ||
32 | 纏繞鋼絲鎧裝聚氯乙烯類護套 | ||
33 | 纏繞鋼絲鎧裝聚乙烯類護套 | ||
92 | 編織鋼絲鎧裝聚氯乙烯類護套 | ||
93 | 編織鋼絲鎧裝聚乙烯類護套 | ||
52 | 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套 | ||
53 | 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套 | ||
其它 | 遇其它護套時，鎧裝表示方法同上，護套以“4”表示。如編織鋼絲鎧裝氟塑料護套表示為“94”。 | ||
耐熱等級 | 70 | ***高工作溫度70℃（可省略） | |
90 | ***高工作溫度90℃ | ||
125 | ***高工作溫度125℃ | ||
200 | ***高工作溫度200℃ | ||
260 | ***高工作溫度260℃ | ||
導體種類 | A | 單股導體 | |
B | 7股絞合導體(A、B兩種在規格后括號中表示) | ||
R | 多股絞合導體 | ||
規格 | 芯數×導體線芯標稱截面mm2 | ||
注：根據上述所列電纜型號說明,可以選擇各種組合以滿足需要。 | |||
四、使用特性
1．交流額定電壓U0/U：450/750V (其中：氟塑料絕緣耐高溫控制電纜0.2～0.35mm2 U0/U：300/500V )
2．電纜導體的長期允許工作溫度：聚氯乙烯絕緣和護套 70℃和105℃
聚乙烯絕緣和護套 70℃
交聯聚乙烯絕緣 90℃
無鹵低煙阻燃聚烯烴絕緣和護套 70℃
無鹵低煙阻燃交聯聚烯烴絕緣和護套 90℃和125℃
氟塑料絕緣和護套 200℃和260℃
3．***低環境溫度：聚氯乙烯絕緣和護套：固定敷設 -40℃，非固定敷設 -15℃；
氟塑料絕緣和護套：固定敷設 -60℃，非固定敷設 -20℃。
4．電纜的安裝敷設溫度：聚氯乙烯護套電纜不低于0℃；
氟塑料絕緣和護套不低于-25℃
5．敷設推薦的允許彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜應不小于電纜外徑的12倍
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍
