產品描述

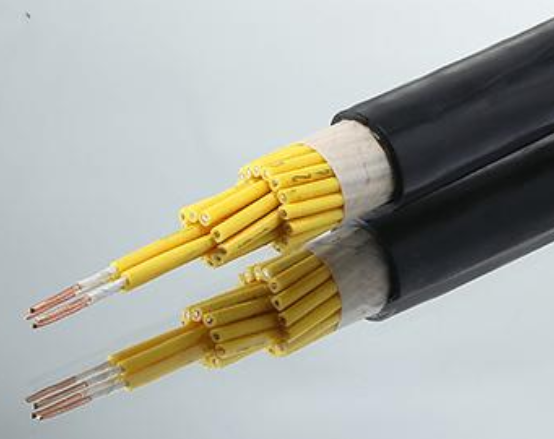

耐火控制電纜N-KFF N-KFFP N-KFFR
一、產品特點及用途：
耐火控制電纜N-KFF N-KFFP N-KFFR具有較高的耐火能力，經受火焰直接燃燒情況下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于滅火及減少損失。適用于各種火災危險性較大，消防安全重要性較高的場所，電氣裝置及控制系統。
產品詳情
二、產品標準：耐火控制電纜N-KFF N-KFFP N-KFFR執行企業標準
耐火特性試驗執行GB/T19666-2019及IEC60331標準，阻燃特性試驗執行GB/T19666-2019標準
三、產品型號：
| 型號 | 產品名稱 |
| ZAN-KVV | 銅芯阻燃聚氯乙烯絕緣和護套阻燃A類耐火控制電纜 |
| ZAN-KVVR | 銅芯阻燃聚氯乙烯絕緣和護套阻燃A類耐火控制軟電纜 |
| ZAN-KVVP | 銅芯阻燃聚氯乙烯絕緣和護套銅線編織屏蔽阻燃A類耐火控制電纜 |
| ZAN-KVVRP | 銅芯阻燃聚氯乙烯絕緣和護套銅線編織屏蔽阻燃A類耐火控制軟電纜 |
| ZAN-KVVP2 | 銅芯阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽阻燃A類耐火控制電纜 |
| ZAN-KVVRP2 | 銅芯阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽阻燃A類耐火控制軟電纜 |
| N-KFF | 銅芯氟塑料絕緣和護套耐火控制電纜 |
| N-KFFR | 銅芯氟塑料絕緣和護套耐火控制軟電纜 |
| N-KFFP | 銅芯氟塑料絕緣和護套鍍錫銅線編織屏蔽耐火控制電纜 |
| N-KFFRP | 銅芯氟塑料絕緣和護套鍍錫銅線編織屏蔽耐火控制軟電纜 |
| N-KFFP2 | 銅芯氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
| N-KFFRP2 | 銅芯氟塑料絕緣和護套銅帶繞包屏蔽耐火控制軟電纜 |
| ZAN-KFV | 銅芯氟塑料絕緣阻燃聚氯乙烯護套阻燃A類耐火控制電纜 |
| ZAN-KFVR | 銅芯氟塑料絕緣阻燃聚氯乙烯護套阻燃A類耐火控制軟電纜 |
| ZAN-KFVP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅線或鍍錫銅線編織屏蔽阻燃A類耐火控制電纜 |
| ZAN-KFVRP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅線或鍍錫銅線編織屏蔽阻燃A類耐火控制軟電纜 |
| ZAN-KFVP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽阻燃A類耐火控制電纜 |
| ZAN-KFVRP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽阻燃A類耐火控制軟電纜 |
| DDZN-KVV | 銅芯低鹵低煙阻燃聚氯乙烯絕緣和護套阻燃A類耐火控制電纜 |
| DDZN-KVVR | 銅芯低鹵低煙阻燃聚氯乙烯絕緣和護套耐火控制軟電纜 |
| DDZN-KVVP | 銅芯低鹵低煙阻燃聚氯乙烯絕緣和護套銅線編織屏蔽耐火控制電纜 |
| DDZN-KVVRP | 銅芯低鹵低煙阻燃聚氯乙烯絕緣和護套銅線編織屏蔽耐火控制軟電纜 |
| DDZN-KVVP2 | 銅芯低鹵低煙阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
| DDZN-KVVRP2 | 銅芯低鹵低煙阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制軟電纜 |
| WDZN-KYY | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套耐火控制電纜 |
| WDZN-KYYR | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套耐火控制軟電纜 |
| WDZN-KYYP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線編織屏蔽耐火控制電纜 |
| WDZN-KYYRP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線編織屏蔽耐火控制軟電纜 |
| WDZN-KYYP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
| WDZN-KYYRP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制軟電纜 |
| ZAN-KYJV | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套阻燃A類耐火控制電纜 |
| ZAN-KYJVR | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套阻燃A類耐火控制軟電纜 |
| ZAN-KYJVP | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅線編織屏蔽阻燃A類耐火控制電纜 |
| ZAN-KYJVRP | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅線編織屏蔽阻燃A類耐火控制軟電纜 |
| ZAN-KYJVP2 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽阻燃A類耐火控制電纜 |
| ZAN-KYJVRP2 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽阻燃A類耐火控制軟電纜 |
| 注：⒈以上型號的電纜均可鎧裝 ⒉基本型號中絕緣及護套材料還有YJ低煙無鹵低煙阻燃交聯聚烯烴 | |
四、使用特性
1．交流額定電壓：U0/U 450/750V。
2．電纜***高長期工作溫度:
阻燃聚氯乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
氟塑料絕緣和護套：200℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氯乙烯護套：105℃；
無鹵低煙阻燃聚烯烴絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3．***低環境溫度:
阻燃聚氯乙烯等絕緣和護套：固定敷設 -40℃；非固定敷設 -15℃
氟塑料絕緣和護套：固定敷設 -60℃；非固定敷設 -20℃。
4．電纜安裝敷設溫度應不低于0℃
5．耐火特性：符合IEC60331規定 符合GB/T 19666-2019規定
火焰溫度 750℃ 火焰溫度 750℃
燃燒時間 3h 燃燒時間 90min
冷卻時間 12h 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 2A
附加電流 3A
6．敷設推薦的允許彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜應不小于電纜外徑的12倍
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍
產品參數
五、主要技術指標
| 項目 | 單位 | 技術指標 | |||||
| 20℃時導體直流電阻≤ | Ω/km | 標稱截面 mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 |
| A類導體 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | ||
| R類導體 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | ||
| 試驗電壓 | kV | 3.0 5min | |||||
| 絕緣電阻 ≥ | MΩ.km | 1000 | |||||
| 耐火特性 | GB/T 19666-2019 A或B類 | ||||||
| 阻燃特性 | A或B類(按GB/T 19666-2019成束電纜燃燒試驗) | ||||||
