固定法蘭式熱電偶WRF-431G

【產品應用】

    固定法蘭式熱電偶WRF-431G作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

【工作原理】

    固定法蘭式熱電偶WRF-431G的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。

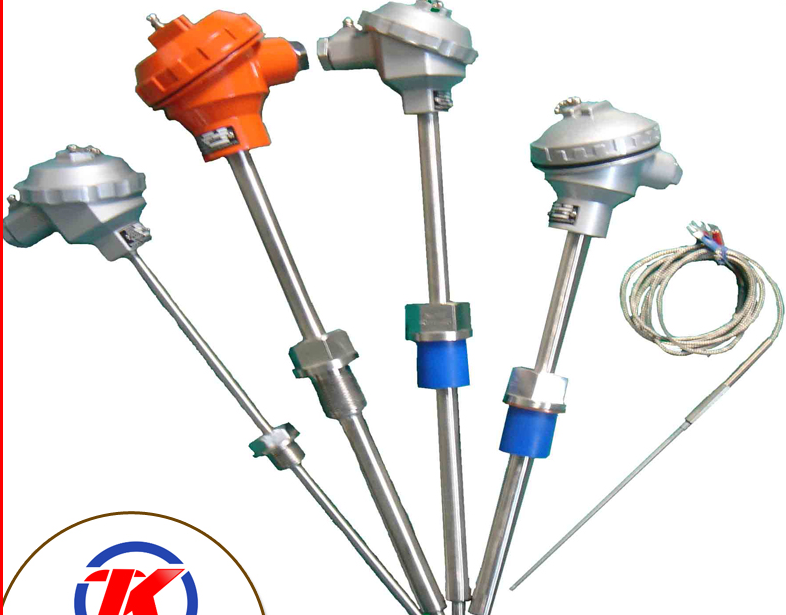

    熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

【主要技術指標】

固定法蘭式熱電偶WRF-431G測量范圍及基本誤差

注：t為感溫元件實測溫度值（℃）

活動法蘭式熱電偶熱響應時間

    在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。

熱電偶公稱壓力

       一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不***與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。應不小于裝配式熱電偶保護管外徑的8～10倍（特殊產品例外）。

熱電偶絕緣電阻（常溫）

       常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。

a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-熱電偶的常溫絕緣電阻值MΩ

b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ

上限溫度絕緣電阻

熱電偶的上限溫度絕緣電阻應不小于下表現定：

【固定法蘭式熱電偶型號選型】
