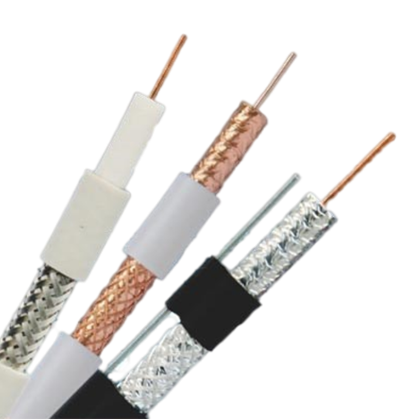

射頻電纜RG、RF、RH
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、產品用途及特點：
射頻電纜RG、RF、RH多用于傳輸視頻信號、無線電信號、測量信號和數據信號的電纜。電纜主體結構由內導體、絕緣、外導體和護套構成。電纜具有低衰減，傳輸距離遠，易于安裝等特點。
產品詳情
二、產品標準：參照有關標準.
三、產品型號：RG、RF、RH系列
四、 使用特性：使用溫度：-30℃—+70℃和-55℃—+200℃
產品參數
五、主要技術指標
M17-C-17F系列50Ω同軸射頻電纜參數
序號 | 型號 | 韌銅內導體mm | 標稱絕緣外徑mm | 外導體 | 標稱電纜外徑mm | 測試電壓kV | 衰減常數≤dB/100m200 MHz | 工作電壓≥kV | 特性阻抗Ω | |
內層 | 外層 | |||||||||
1 | RG 8 A/U | 7/0.72 | 7.25 | 軟銅線 | — | 10.4 | 10 | 9.9 | 5 | 50±3 |
2 | RG 213（RG213/U） | 7/0.75 | 7.25 | 軟銅線 | — | 10.3 | 10 | 9.9 | 5 | |
3 | RG 58/U | 0.8 | 2.95 | 鍍錫銅 | — | 5.0 | 5 | 19.4 | 2 | |
4 | RG 58（RG 58 C/U） | 19/0.18（鍍錫銅） | 2.95 | 鍍錫銅 | — | 5.0 | 5 | 24.0 | 2.5 | |
5 | RG 174（RG 174 A/U） | 7/0.16銅包鋼 | 1.5 | 鍍錫銅 | — | 2.8 | 4.5 | 38.2 | 1.6 | |
6 | RG 214（RG 214/U） | 7/0.75（鍍銀銅） | 7.25 | 鍍銀銅 | 鍍銀銅 | 10.8 | 10 | 10.4 | 5 | |
7 | RG 233（RG 233/U） | 0.9鍍銀銅 | 2.95 | 鍍銀銅 | 鍍銀銅 | 5.4 | 5 | 19.3 | 2.0 | |
8 | RG 142（RG 142 B/U） | 0.94鍍銀銅包鋼 | 2.95 | 鍍銀銅 | 鍍銀銅 | 4.95 | 5.0 | 17.7 | 1.9 | |
9 | RG 303(RG 303/U) | 0.94鍍銀銅包鋼 | 2.95 | 鍍銀銅 | — | 4.32 | 5 | 18.4 | 1.9 | |
10 | RG 304（RG 304/U） | 1.5鍍銀銅包鋼 | 4.75 | 鍍銀銅 | 鍍銀銅 | 7.1 | 5 | 13.5 | 3.0 | |
11 | RG 393（RG 393/U） | 7/0.79鍍銀銅 | 7.25 | 鍍銀銅 | 鍍銀銅 | 9.9 | 5 | 9.7 | 2.5 | |
12 | RG 400（RG 400/U） | 19/0.2 | 2.95 | 鍍銀銅 | 鍍銀銅 | 4.9 | 5 | 17.7 | 1.9 | |
使用溫度：序號1-7：-30℃—+70℃；序號8-12：-55℃—+200℃。
M17-C-17F系列75Ω同軸射頻電纜參數
序號 | 型號 | 韌銅內導體mm | 標稱絕緣外徑mm | 外導體 | 標稱電纜外徑mm | 測試電壓kV | 衰減常數≤dB/100m200 MHz | 工作電壓≥kV | 特性阻抗Ω | |
內層 | 外層 | |||||||||
1 | RG 6（RG 6 A/U） | 0.72銅包鋼 | 4.7 | 鍍銀銅 | 裸銅 | 8.5 | 5 | 12.5 | 3 | 75±5 |
2 | RG 11（RG 11A/U） | 7/0.4鍍錫銅 | 7.25 | 裸銅 | — | 10.3 | 8 | 9.3 | 5 | |
3 | RG 12（RG 12A/U） | 7/0.4鍍錫銅 | 7.25 | 裸銅 | 鍍鋅鋼絲 | 14.3 | 8 | 9.3 | 5 | |
4 | RG 59（RG 59 B/U） | 0.58銅包鋼 | 3.7 | 裸銅 | — | 6.2 | 5 | 15.7 | 3.5 | |
5 | RG 216 | 7/0.4鍍錫銅 | 7.25 | 裸銅 | 裸銅 | 10.8 | 5 | 9.3 | 3.5 | |
使用溫度：-30℃—+70℃
M17/RG系列同軸射頻電纜參數
序號 | 型號 | 韌銅內導體mm | 標稱絕緣外徑mm | 外導體 | 標稱電纜外徑mm | 標稱電容pF/m | 衰減常數≤dB/100m200 MHz | 電纜約重kg/km | 特性阻抗Ω | |
內層 | 外層 | |||||||||
1 | RG 58 ER | 16/0.18 | 2.85 | 裸銅 | — | 5.0 | 100 | 20.6 | 34.4 | 50±3 |
2 | RG 58 CX | 19/0.18鍍錫銅 | 2.95 | 鍍錫銅 | — | 5.0 | 100 | 20.4 | 37.1 | |
3 | RG 174 UR | 7/0.16 | 1.5 | 裸銅 | — | 2.8 | 100 | 38.5 | 12.7 | |
4 | RG 213 BX | 7/0.75 | 6.5 | 裸銅 | — | 9.5 | 100 | 10.5 | 135.1 | |
5 | RG 213 TY | 7/0.75 | 7.25 | 裸銅 | — | 10.3 | 100 | 10.0 | 149.7 | |
6 | RG 214 PK | 7/0.75（鍍銀銅） | 7.25 | 鍍銀銅 | 鍍銀銅 | 10.8 | 100 | 10.5 | 167.6 | |
7 | RG 233 FX | 19/0.18鍍銀銅 | 2.95 | 鍍銀銅 | 鍍銀銅 | 5.4 | 100 | 20.4 | 54.2 | |
8 | RG 233 RK | 0.9鍍銀銅 | 2.95 | 鍍錫銅 | 鍍錫銅 | 5.4 | 100 | 19.3 | 46.3 | |
9 | RG 58 URM（URM76） | 7/0.32 | 2.95 | 裸銅 | — | 5.0 | 100 | 19.9 | 36.9 | |
10 | RG 58 U43（URM43） | 0.9 | 2.95 | 裸銅 | — | 5.0 | 100 | 19.3 | 42.5 | |
11 | RG 213 URM（URM 67） | 7/0.75 | 7.25 | 裸銅 | — | 10.3 | 100 | 9.9 | 165.5 | |
12 | RG 6 | 1.02銅包鋼 | 4.57 | 鋁塑復合膜 | 鋁絲 | 6.91 | 54 | 9.5 | 45 | 75±5 |
13 | RG 6/U | 1.02 | 4.57 | 鋁箔 | 鋁絲 | 7.0 | 54 | 9.2 | 43 | |
14 | RG 6/U4 | 1.02 | 4.6 | 鋁箔 | 鍍錫銅 | 6.8 | 53 | 8.9 | 46 | |
15 | RG 6/U6 | 1.02 | 4.6 | 銅箔 | 裸銅 | 6.8 | 54 | 9.2 | 50 | |
16 | RG 6四層屏蔽 | 1.02銅包鋼 | 4.6 | 鋁箔麥拉和鋁絲 | 鋁箔麥拉和鋁絲 | 7.55 | 54 | 9.3 | 59.8 | |
17 | RG 6 AX | 0.72銅包鋼 | 4.7 | 鍍銀銅 | 裸銅 | 8.5 | 67 | 12.5 | 112.4 | |
18 | RG 11 | 1.63銅包鋼 | 7.2 | 鋁箔 | 鋁絲 | 10.3 | 53 | 6.8（250MHz） | 116.4 | |
19 | RG 11 AL | 7/0.4 | 7.25 | 裸銅 | — | 10.3 | 67 | 9.7 | 118.2 | |
20 | RG 11 AX | 7/0.4 | 7.25 | 裸銅 | — | 10.3 | 67 | 9.2 | 140.2 | |
21 | RG 11URM（URM 57） | 1.15 | 7.25 | 裸銅 | — | 10.3 | 67 | 8.2 | 146.7 | |
22 | RG 59 PK | 0.58銅包鋼 | 3.7 | 裸銅 | — | 6.15 | 67 | 16.2 | 45.7 | |
23 | RG 59 BX | 0.58銅包鋼 | 3.7 | 裸銅 | — | 6.2 | 67 | 15.7 | 50.9 | |
24 | RG 59 LL | 7/0.25 | 3.7 | 裸銅 | — | 6.15 | 56 | 14.0 | 53 | |
25 | RG 59 DS | 0.6 | 3.7 | 裸銅 | 鍍錫銅 | 6.1 | 67 | 15.5 | 59.8 | |
26 | RG 175 AF | 9/0.1 | 1.5 | 鍍銀銅 | — | 2.8 | 67 | 12.95 | 40.7 | |
使用溫度：-30℃—+70℃
M17/RG系列同軸射頻電纜-低損耗 參數
序號 | 型號 | 韌銅內導體mm | 標稱絕緣外徑mm | 外導體 | 標稱電纜外徑mm | 標稱電容pF/m | 衰減常數≤dB/100m100 MHz | 電纜約重kg/km | 特性阻抗Ω | |
內層 | 外層 | |||||||||
1 | RF 50 LTA | 7/0.25鍍錫銅 | 2.0 | 鋁塑帶 | 鍍錫銅 | 3.6 | 95 | 17.3 | 18.3 | 50±3 |
2 | RF 195 LTA | 0.95 | 2.8 | 鋁塑帶 | 鍍錫銅 | 5.0 | 80 | 11.3 | 36.6 | |
3 | RF 58 LAP | 7/0.4鍍錫銅 | 3.1 | 鋁塑帶 | 鍍錫銅 | 5.0 | 80 | 12.8 | 33.9 | |
4 | RF 58 LTA | 1.0（裸銅+黑色PE） | 2.95 | 鋁塑帶 | 鍍錫銅 | 5.0 | 80 | 9.8 | 35.4 | |
5 | RF 58 LL | 7/0.5 | 3.8 | 裸銅 | — | 5.4 | 80 | 10.2 | 45.9 | |
6 | RF 8 MINI | 19/0.28 | 3.9 | 裸銅 | — | 6.1 | 80 | 10.5 | 53.7 | |
7 | RF 240 LTA | 1.4 | 3.8 | 鋁塑帶 | 鍍錫銅 | 6.1 | 80 | 7.8 | 52.6 | |
8 | RF 8 LAP | 19/0.28 | 3.9 | 鋁塑帶 | 鍍錫銅 | 6.1 | 80 | 9.8 | 48.1 | |
9 | RH 100 | 2.5 | 6.9 | 銅塑帶 | 裸銅 | 9.7 | 80 | 3.6 | 128.4 | |
10 | RH 200 INT | 2.5 | 6.9 | 銅塑帶 | 裸銅 | 10.3 | 80 | 3.6 | 88.5 | |
11 | RHF 400 LTA | 2.62 | 7.2 | 鋁塑帶 | 鍍錫銅 | 10.3 | 80 | 3.6 | 122.1 | |
12 | RF 400 LRP | 2.62 | 7.2 | 銅塑帶 | 裸銅 | 10.3 | 80 | 3.6 | 137.7 | |
13 | RG 8 LRP | 7/0.75 | 7.25 | 銅塑帶 | 裸銅 | 10.4 | 100 | 5.4 | 137.9 | |
使用溫度：-30℃—+70℃
M17/RG系列同軸射頻電纜-廣播同軸75Ω參數
序號 | 型號 | 韌銅內導體mm | 標稱絕緣外徑mm | 外導體 | 標稱電纜外徑mm | 標稱電容pF/m | 衰減常數≤dB/100m200 MHz | 電纜約重kg/km | 特性阻抗Ω | |
內層 | 外層 | |||||||||
1 | RG 59 FX | 7/0.2 | 3.7 | 裸銅 | — | 6.2 | 67 | 11.5（100MHz） | 49.4 | 75±5 |
2 | RF 175 AF | 7/0.13（鍍錫銅） | 1.7 | 鍍錫銅 | — | 2.6 | 56 | 15.8（100MHz） | 11.3 | |
3 | SLS 28810 | 0.6 | 2.8 | 鋁塑帶 | 鍍錫銅 | 4.7 | 56 | 14.7（230MHz） | 30.5 | |
4 | 5×SL 28810 | 0.6 | 2.8 | 鋁塑帶 | 鍍錫銅 | 14.2 | 56 | 15.1 | 192.7 | |
5 | 8×SL 28810 | 0.6 | 2.8 | 鋁塑帶 | 鍍錫銅 | 18.0 | 56 | 13.7 | 371.6 | |
6 | 10×SL 28810 | 0.6 | 2.8 | 鋁塑帶 | 鍍錫銅 | 22.0 | 56 | 13.7 | 533.3 | |
7 | SLS 37885 | 0.8 | 3.65 | 鋁塑帶 | 鍍錫銅 | 5.9 | 56 | 12.5（230MHz） | 49.5 | |
8 | 4×SLS 37885 | 0.8 | 3.65 | 鋁塑帶 | 鍍錫銅 | 16.9 | 56 | 11.6 | 340.1 | |
9 | 5×SLS 37885 | 0.8 | 3.65 | 鋁塑帶 | 鍍錫銅 | 19.4 | 56 | 11.6 | 440.3 | |
10 | SLS 50755 | 7/0.4 | 4.95 | 鋁塑帶 | 鍍錫銅 | 7.0 | 53 | 9.5（230MHz） | 56.25 | |
11 | SLS 64955 | 1.4 | 6.4 | 鋁塑帶 | 鍍錫銅 | 9.2 | 53 | 7.4 | 109.2 | |
使用溫度：-30℃—+70℃
