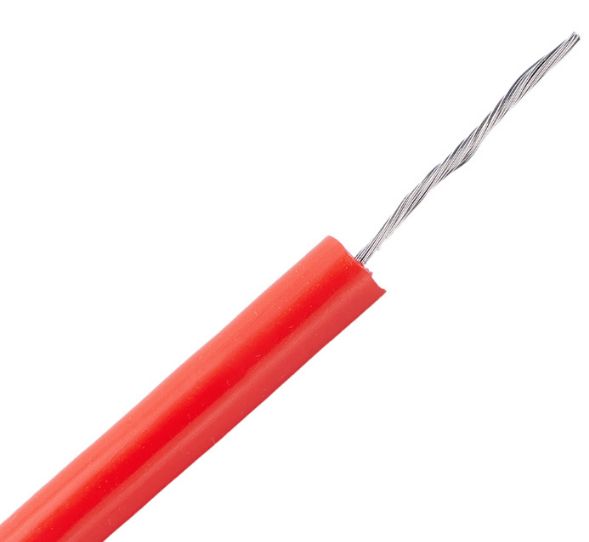

鐵氟龍硅橡膠復合高壓電纜YGZF-6KV-4mm2
鐵氟龍硅橡膠復合高壓電纜YGZF-6KV-4mm2技術參數：額定溫度：-65℃∽+200℃、 -65℃∽+250℃ 芯線額定電壓：600V護套額定電壓：50
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
技術參數：
- 額定溫度：-65℃∽+200℃、 -65℃∽+250℃
- 芯線額定電壓：600V
- 護套額定電壓：50KVDC、40KVDC 30KVDC、20KVDC 、10KVDC、6KVDC、3KVDC
- 導體材料：絞合鍍銀銅絲或鍍錫銅絲
- 絕緣材料：FEP、PFA或PTFE
- 芯線顏色:紅、黃、蘭、白、黑、綠、棕、橙、灰、透明、雙色等
- 護套材料：硅橡膠
- 護套顏色:紅、黃、蘭、白、黑、綠、棕、橙、灰等
- 用 途：電子電器及其他器械的高電壓導線（如自動化設備）
截面積 (mm2) | 導體結構 （No./mm） | 平均絕緣厚度 （mm） | 芯 數 | 護套厚度 | 20℃導體直流電阻（≤Ω/km） | ||||||||
3KVDC | 6KVDC | 10KVDC | 15KVDC | 20KVDC | 30KVDC | 40KVDC | 50KVDC | 鍍錫 | 鍍銀 | ||||
0.035 | 7/0.08 | 0.15 | ≤37芯 |
≥ 1.5 |
≥ 1.8 |
≥ 2.2 |
≥ 2.5 |
≥ 2.8 |
≥ 3.4 |
≥ 4.0 |
≥ 4.6 | 568 | 525 |
0.05 | 7/0.10 | 0.20 | 356 | 330 | |||||||||
0.08 | 7/0.12 | 0.20 | 245 | 227 | |||||||||
0.12 | 7/0.15 | 0.25 | 160 | 146 | |||||||||
0.20 | 7/0.20 | 0.25 | 90.4 | 83.5 | |||||||||
0.35 | 19/0.16 | 0.25 | 53.1 | 49.5 | |||||||||
0.50 | 19/0.18 | 0.25 | 36.7 | 36.0 | |||||||||
0.75 | 19/0.23 | 0.28 | ≤19芯 |
≥ 1.8
|
≥ 2.1
|
≥ 2.5
|
≥ 2.8
|
≥ 3.1
|
≥ 3.7
|
≥ 4.3
| ≥ 4.9 | 24.6 | 22.7 |
1.0 | 19/0.26 | 0.28 | 20.4 | 19.0 | |||||||||
1.5 | 19/0.32 | 0.32 | 12.7 | 11.7 | |||||||||
2.0 | 19/0.37 | 0.32 | 10.0 | 9.45 | |||||||||
2.5 | 19/0.41 | 0.40 | 7.43 | 6.86 | |||||||||
4.0 | 37/0.37 | 0.40 | ≤7芯 | ≥ 2.1 | ≥ 2.4 | ≥ 2.8 | ≥ 3.1 | ≥ 3.4 | ≥ 4.0 | ≥ 4.6 | ≥ 5.2 | 4.88 | 4.51 |
6.0 | 37/0.45 | 0.50 | 3.30 | 3.05 | |||||||||
備注：可以根據客戶需求，訂制各種規格及耐壓等級的產品。 | |||||||||||||
