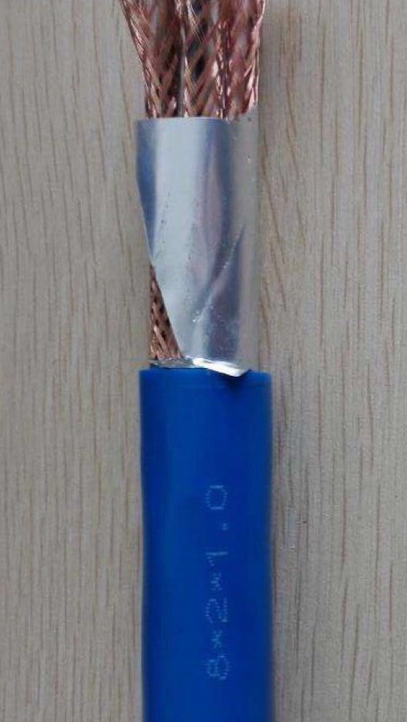

本安全用防水集散型儀表信號電纜IJYP(S)

一、產品特點及用途：本安全用防水集散型儀表信號電纜IJYP(S)除了符合本質安全電路用DCS電纜的技術性能外，還有很好的防水性能，不僅可用于橋架敷設，而且可用于電纜溝敷設及直埋敷設。用于防水性能要求較高的場合傳輸自動控制信號。

一、產品標準

企業標準

二、產品型號

型號	名稱
IJYP(S)①	銅芯聚乙烯絕緣本安用防水型DCS屏蔽電纜
IJYP(S)-R	銅芯聚乙烯絕緣本安用防水型DCS屏蔽軟電纜
IJYJP(S)	銅芯交聯聚乙烯絕緣本安用防水型DCS屏蔽電纜
IJYJP(S)-R	銅芯交聯聚乙烯絕緣本安用防水型DCS屏蔽軟電纜
WDZ-IJYP(S)	銅芯無鹵低煙阻燃聚烯烴絕緣本安用防水型DCS屏蔽電纜
WDZ-IJYP(S)-R	銅芯無鹵低煙阻燃聚烯烴絕緣本安用防水型DCS屏蔽軟電纜

注釋：①(S)－防水，其余代號名稱及含義與本安DCS電纜相同

三、使用特性

1．交流額定電壓 U0/U：300/500V

2．導體線芯***高工作溫度：聚乙烯絕緣 70℃

交聯聚乙烯絕緣 90℃

無鹵低煙阻燃聚烯烴 70℃

無鹵低煙阻燃交聯聚烯烴 90℃和125℃兩種

3．***低環境溫度：固定敷設 -40℃；非固定敷設 -15℃。

4．電纜允許***小彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍

銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍

5．防水性能：

防水試驗內容	單位	指標
浸水時間	h	48
水溫	℃	20
水壓強	kPa	5
浸水后線對工作電容	pF/m	≤100
浸水后電容不平衡	pF/m	≤2
注：1. 全浸水，端頭不密封。 2. 其余性能浸水前后應無變化。

產品參數

五、主要技術指標

對數×2×標稱截面mm2	IJYP(S), IJYJP(S),WDZ- IJYP(S)				IJYP(S)-R, IJYJP(S)-R, WDZ-IJYP(S)-R
	線芯結構(根數/直徑)mm		***大外徑mm	參考重量kg/km	線芯結構(根數/直徑)mm	***大外徑mm	參考重量kg/km
	A	B	***大外徑mm	參考重量kg/km	線芯結構(根數/直徑)mm	***大外徑mm	參考重量kg/km
1×2×0.5	1/0.80	7/0.30	9.5	104	19/0.18	9.5	104
1×2×0.75	1/0.97	7/0.37	10.1	119	19/0.23	10.2	121
1×2×1.0	1/1.13	7/0.43	10.5	133	19/0.26	10.5	133
1×2×1.25	1/1.26	7/0.48	10.9	147	19/0.29	10.9	147
1×2×1.5	1/1.38	7/0.52	11.3	161	19/0.32	11.4	163
1×2×2.5	1/1.78	7/0.68	12.4	203	19/0.41	12.4	202
2×2×0.5	1/0.80	7/0.30	14.7	210	19/0.18	14.7	209
2×2×0.75	1/0.97	7/0.37	15.9	267	19/0.23	16.1	270
2×2×1.0	1/1.13	7/0.43	17.0	309	19/0.26	17.0	309
2×2×1.25	1/1.26	7/0.48	18.2	341	19/0.29	18.2	340
2×2×1.5	1/1.38	7/0.52	19.6	419	19/0.32	19.8	423
2×2×2.5	1/1.78	7/0.68	22.3	543	19/0.41	22.3	541
3×2×0.5	1/0.80	7/0.30	15.4	259	19/0.18	15.4	258
3×2×0.75	1/0.97	7/0.37	16.8	310	19/0.23	17.0	315
3×2×1.0	1/1.13	7/0.43	18.0	361	19/0.26	18.0	361
3×2×1.25	1/1.26	7/0.48	19.9	438	19/0.29	19.9	437
3×2×1.5	1/1.38	7/0.52	21.0	492	19/0.32	21.2	498
3×2×2.5	1/1.78	7/0.68	23.6	642	19/0.41	23.6	640
4×2×0.5	1/0.80	7/0.30	16.8	308	19/0.18	16.8	307
4×2×0.75	1/0.97	7/0.37	18.3	370	19/0.23	18.5	376
4×2×1.0	1/1.13	7/0.43	20.5	460	19/0.26	20.5	460
4×2×1.25	1/1.26	7/0.48	21.9	528	19/0.29	21.9	527
4×2×1.5	1/1.38	7/0.52	22.9	593	19/0.32	23.1	600
4×2×2.5	1/1.78	7/0.68	26.2	801	19/0.41	26.2	798
5×2×0.5	1/0.80	7/0.30	18.3	363	19/0.18	18.3	362
5×2×0.75	1/0.97	7/0.37	20.6	462	19/0.23	20.9	470
5×2×1.0	1/1.13	7/0.43	22.2	543	19/0.26	22.2	542
5×2×1.25	1/1.26	7/0.48	23.9	627	19/0.29	23.9	626
5×2×1.5	1/1.38	7/0.52	25.3	726	19/0.32	25.6	736
5×2×2.5	1/1.78	7/0.68	28.6	960	19/0.41	28.6	956
7×2×0.5	1/0.80	7/0.30	20.5	426	19/0.18	20.5	425
7×2×0.75	1/0.97	7/0.37	22.5	515	19/0.23	22.8	526
7×2×1.0	1/1.13	7/0.43	24.5	621	19/0.26	24.5	620
7×2×1.25	1/1.26	7/0.48	26.3	716	19/0.29	26.3	714
7×2×1.5	1/1.38	7/0.52	27.5	804	19/0.32	27.8	818
7×2×2.5	1/1.78	7/0.68	32.0	1110	19/0.41	32.0	1105
8×2×0.5	1/0.80	7/0.30	22.3	484	19/0.18	22.3	482
8×2×0.75	1/0.97	7/0.37	24.3	598	19/0.23	24.6	610
8×2×1.0	1/1.13	7/0.43	26.4	706	19/0.26	26.4	705
8×2×1.25	1/1.26	7/0.48	28.3	814	19/0.29	28.3	812
8×2×1.5	1/1.38	7/0.52	30.3	951	19/0.32	30.6	968
8×2×2.5	1/1.78	7/0.68	34.8	1340	19/0.41	34.8	1335
10×2×0.5	1/0.80	7/0.30	26.3	642	19/0.18	26.3	640
10×2×0.75	1/0.97	7/0.37	28.7	776	19/0.23	29.1	791
10×2×1.0	1/1.13	7/0.43	31.9	957	19/0.26	31.9	956
10×2×1.25	1/1.26	7/0.48	34.3	1105	19/0.29	34.3	1105
10×2×1.5	1/1.38	7/0.52	36.5	1290	19/0.32	36.9	1290
10×2×2.5	1/1.78	7/0.68	41.3	1715	19/0.41	41.3	1710
