Description

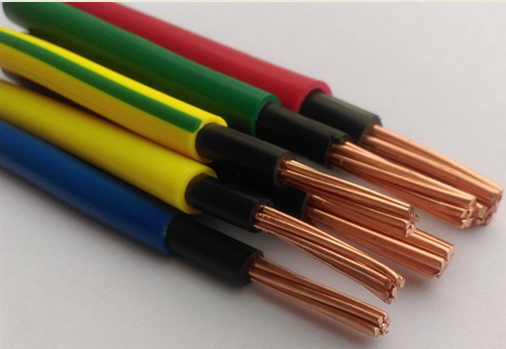

低煙無鹵安裝電線WDZ-RYJ-105 WDZ-BYJYJ-105
一、執行標準
低煙無鹵安裝電線WDZ-RYJ-105 WDZ-BYJYJ-105執行JB∕T 10491 額定電壓450/750V及以下交聯聚烯烴絕緣電線和電纜
二、用途
低煙無鹵安裝電線WDZ-RYJ-105 WDZ-BYJYJ-105適用于額定電壓U0/U為450/750V及以下有耐熱要求的固定布線和電力、電子設備內部連接用銅導體交聯聚烯烴絕緣電線和電纜。
三、使用特性
1、交流額定電壓（U0/U）：450/750V和300/500V；
2、長期允許工作溫度：一般為105℃、125℃及150℃ 。
3、電纜安裝敷設溫度應不低于0℃。
4、電纜允許彎曲半徑：
當電纜外徑≤25mm時，電纜允許彎曲半徑不小于4倍電纜外徑；
當電纜外徑＞25mm時，電纜允許彎曲半徑不小于6倍電纜外徑。
四、代號名稱和含義
表1 代號名稱和含義
型 號 | 代號 | 說明 |
阻燃耐火特性 | Z W D NH WDZN | 阻燃 無鹵 低煙 耐火 無鹵低煙阻燃耐火 |
用途 | B R | 固定布線用電纜(電線) 連接用軟電纜(電線) |
導體 | T (A) (B) | 銅導體(省略) 第1種實心銅導體(省略) 第2種絞合銅導體(7股絞合) |
絕緣材料 | YJ | 交聯聚烯烴 |
護套材料 | YJ | 交聯聚烯烴 |
結構特征 | —— B | 圓形(省略) 扁形 |
耐熱特性 | 105 125 150 | 正常運行時導體***高運行溫度為105℃； 正常運行時導體***高運行溫度為125℃； 正常運行時導體***高運行溫度為150℃； |
五、產品型號名稱
表2 產品型號名稱
型號 | 名 稱 | 執行標準 |
Z-BYJ-105 | 耐熱105℃阻燃交聯聚烯烴絕緣電纜 | JB∕T 10491 |
WDZ-BYJ-105 | 耐熱105℃無鹵低煙阻燃交聯聚烯烴絕緣電纜 | |
Z-RYJ-105 | 耐熱105℃阻燃交聯聚烯烴絕緣軟電纜 | |
WDZ-RYJ-105 | 耐熱105℃無鹵低煙阻燃交聯聚烯烴絕緣軟電纜 | |
WDZ-BYJYJ-105 | 耐熱105℃無鹵低煙阻燃交聯聚烯烴絕緣和護套電纜 | |
Z-RYJYJ-105 | 耐熱105℃阻燃交聯聚烯烴絕緣和護套軟電纜 | |
WDZ-RYJYJ-105 | 耐熱105℃無鹵低煙阻燃交聯聚烯烴絕緣和護套軟電纜 | |
Z-BYJ-125 | 耐熱125℃阻燃交聯聚烯烴絕緣電纜 | |
WDZ-BYJ-125 | 耐熱125℃無鹵低煙阻燃交聯聚烯烴絕緣電纜 | |
Z-RYJ-125 | 耐熱125℃阻燃交聯聚烯烴絕緣軟電纜 | |
WDZ-RYJ-125 | 耐熱125℃無鹵低煙阻燃交聯聚烯烴絕緣軟電纜 | |
WDZ-BYJYJ-125 | 耐熱125℃無鹵低煙阻燃交聯聚烯烴絕緣和護套電纜 | |
Z-RYJYJ-125 | 耐熱125℃阻燃交聯聚烯烴絕緣和護套軟電纜 | |
WDZ-RYJYJ-125 | 耐熱125℃無鹵低煙阻燃交聯聚烯烴絕緣和護套軟電纜 | |
Z-BYJ-150 | 耐熱150℃阻燃交聯聚烯烴絕緣電纜 | |
WDZ-BYJ-150 | 耐熱150℃無鹵低煙阻燃交聯聚烯烴絕緣電纜 | |
Z-RYJ-150 | 耐熱150℃阻燃交聯聚烯烴絕緣軟電纜 | |
WDZ-RYJ-150 | 耐熱150℃無鹵低煙阻燃交聯聚烯烴絕緣軟電纜 | |
WDZ-BYJYJ-150 | 耐熱150℃無鹵低煙阻燃交聯聚烯烴絕緣和護套電纜 | |
Z-RYJYJ-150 | 耐熱150℃阻燃交聯聚烯烴絕緣和護套軟電纜 | |
WDZ-RYJYJ-150 | 耐熱150℃無鹵低煙阻燃交聯聚烯烴絕緣和護套軟電纜 |
注：1、對于其他一些常用型號按表1的規定進行表示。
2、阻燃型電纜在型號前加ZR-：阻燃（ZR）分為成束C、D類阻燃，分別表示為ZC、ZD，一般不注明（ZR）等級則為D類；
3、無鹵低煙阻燃型電纜在型號前加WDZR-：分為成束C、D類阻燃，分別表示為WDZC、WDZD，一般不注明（WDZR）等級則為D類；
4、耐火型電纜在型號前加NH-：分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類；
5、無鹵低煙阻燃耐火型電纜在型號前加WDZN-：分為A、B類耐火，分別表示為WDZA、WDZB，一般不注明（WDZN）等級則為B類
