耐熱用安裝電線AF AFR一、執行標準耐熱用安裝電線AF AFR執行JB/T 8734額定電壓450/750V及以下聚氯乙稀絕緣電纜電線和軟線二、用途耐熱用安裝電線AF AFR適用于交流額定電壓U0

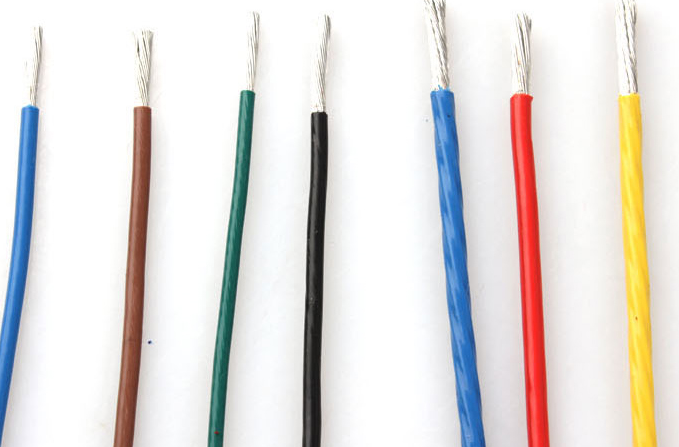

耐熱用安裝電線AF AFR

一、執行標準

二、用途

三、使用特性

1、交流額定電壓（U0/U）：300/300V；

2、長期允許工作溫度：AF型電線電纜的長期允許工作溫度不應超過200℃ ，AV-90、AVR-90型電線電纜的長期允許工作溫度不應超過90℃ ，其他型號電線電纜的長期允許工作溫度不應超過70℃。

3、電纜安裝敷設溫度應不低于0℃。

4、電纜允許彎曲半徑：

當電纜外徑≤25mm時，電纜允許彎曲半徑不小于4倍電纜外徑；
當電纜外徑＞25mm時，電纜允許彎曲半徑不小于6倍電纜外徑。

四、代號名稱和含義

表1 代號名稱和含義

型號	代號	說明
特性	ZR NH	阻燃：分C、D級耐火：分A、B級
用途	A	安裝用電線
導體	T R	銅導體(省略) 第5種軟銅導體
絕緣材料	V F	聚氯乙烯絕緣氟塑料絕緣
護套材料	V F	聚氯乙烯護套氟塑料護套
結構特征	—— B S	圓形（省略）；扁形絞型
耐熱特性	70 90	正常運行時導體*高運行溫度為70℃（省略）；正常運行時導體*高運行溫度為90℃；

五、產品型號名稱

表2 產品型號名稱

注：1、對于其他一些常用型號按表1的規定進行表示。

2、阻燃型電纜在型號前加ZR-：阻燃（ZR）分為成束C、D類阻燃，分別表示為ZC、ZD，一般不注明（ZR）等級則為D類；

3、耐火型電纜在型號前加NH-：耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類；

六、電纜規格

表3 電纜規格

七、絕緣線芯識別

絕緣線芯采用顏色或數字識別，具體識別方式符合JB/T 8734的規定，也可按客戶要求生產。
